RP-901 SUNWE室內型雙眼超廣角紅外線空間自動感應開關
(電源輸出式)
產品特性
|
採用進口專業型感應元件(PIR)
高感度、安裝方便
體積小、負載大、壽命長
SMD零件穩定度特佳
附感應動作指示燈
延遲通電時間可調
明/暗工作時機，可依使用者設定
|
|
功能特點
RP-901雙眼感應器(長距離廣角大)(2合1)
感應角度:正面9公尺, 左右共16 公尺, 正面扇形廣角190度，注意： 若使用省電燈具或起動式燈具時間請至少調到30秒以免產生誤動作
適用：通道燈具.雙門地點. 雙眼感應. 單一負載(輸出) AC110V ~AC220V，注意感應器連接燈具的瞬間起動電流及負載,人次過多時測試OK後, 請調長延遲時間,如公共走道約1~1.5分鐘
AC110V： 燈泡.電熱線/800W 日光燈.馬達/500W
AC220V： 燈泡.電熱線/1500W 日光燈.馬達/900W
感測距離
*請注意
A) 一組感應器可接多盞燈具電源端/負載端可不分極性但要注意AC110V/AC220V負載
B)一盞燈具若要接多組感應器注意AC110V/220V負載, 電源端/負載端必須分極性即
RP系列安裝方法:
電源輸出式：輸出端為電源輸出
步驟一：將電源關閉，以免觸電
步驟二：依上圖產品配線示意圖所標示方式接線，將原燈具(負載)電線切開
步驟三：先將黑線接至負載端(燈具)[不分極性]再將白線接至電源端[不分極性]
步驟四：開啟電源
步驟五：調整所需的延遲時間及選擇白天/夜晚感應即可
裝設紅外線感應器RP/RS系列產品環境注意事項:
1. RP電源式:四線式負載端(黑線)及電源端(白線)不分正負極性
2. RS接點式:先將藍線及黃線接至開關(SW)上下兩側不分極性.再將白線接至電源端不分正負極性
3. 採AC/DC12V,24V用途時請注意線上有紅色套管為正極
4.感應器不可近距離面對點熱中的燈具
5.若感應器連接日光燈時,建議將日光燈的起動器更換為電子式(瞬間起動)
6.請注意規格標示最大負載如:
電阻式負載如:電燈、電熱器可實足瓦特數而電感式負載如:馬達日光燈只有電阻式負載的60%
7.貓狗等哺乳類動物亦可接受感應此時請自行調整感應角度

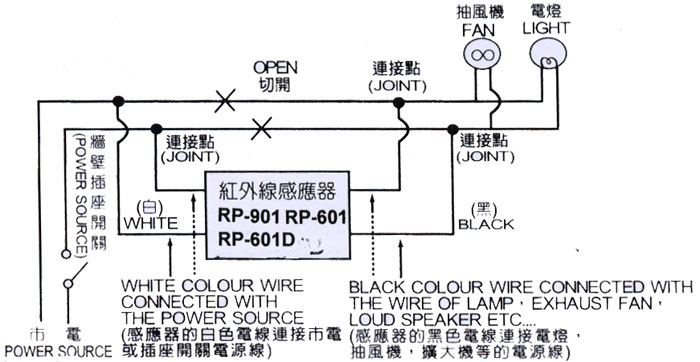

RP-901 配線範例
*請注意RP系列安裝方法:
A) 一組感應器可接多盞燈具電源端/負載端可不分極性但要注意AC110V/AC220V負載
B)一盞燈具若要接多組感應器注意AC110V/220V負載, 電源端/負載端必須分極性即
RP-901 規格
輸入電壓：AC100V ~ 230V
輸出電壓：AC100V ~ 230V
負 載：110V/500W、230V/1000W
感應角度：190°
感應距離：前方8~10公尺，左右15公尺
自動感度調整：有
外觀尺寸：85x65x45 mm
|
