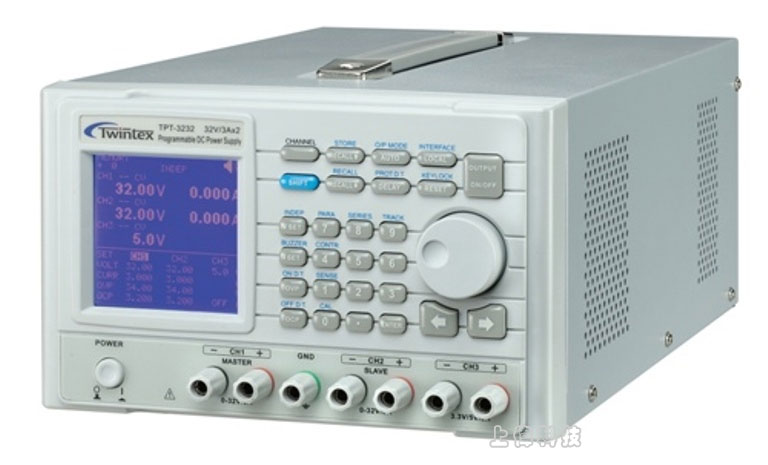

TPT-3232 可程式高解析直流電源供應器
0~32VDC/0~3ADC *2組+3.3V/5V/3A固定式
產品描述
TPT3200系列具有各自獨立三通道輸出之高精度,高穩定度,低雜訊線性可程式控制直流電源供應器.採用12位元數位類比轉換器來控制輸出電壓及電流以及採用12位元類比數位轉換器來讀取輸出電壓與電流和高精度的參考電壓源,讓使用者可以得到準確的輸入與輸出數值.具備有RS-232C,USB,GPIB介面,並且提供符合儀器程式標準命令讓使用者操作上更得心應手.使用軟體校驗方式免除了因為手動校驗所造成的錯誤,讓機器可以擁有更高的精準度.過電壓與過電流保護採用軟體的設定方式與硬體的偵測模式互相配合讓機器能更快速的檢測到問題的發生,更能確保使用者的產品不致造成損壞.
功能特點
獨立的三通道輸出.
低雜訊與高精準度的穩定輸出調節能力.
具有高解析度的輸出與讀取能力,電壓為10mV,電流為1mA.
具有背光的160 x 160 LCD顯示器.
過電壓,過電流保護.
輸出端具有短路及外部逆向輸入保護.
智慧型風扇控制.
自動執行模式與時間延遲設定功能.
提供並聯,串聯,追蹤輸出模式.
100組機器設定儲存與呼出功能.
輸出ON/OFF時間延遲功能.
輸出ON/OFF控制.
標準RS-232C與USB介面.
可選配的GPIB(IEEE-488.2)介面.
規格
| 機種型號 |
TPT-3232
|
| CH1 & CH2 輸出 |
| 電壓 |
0 ~ 32V |
| 電流 |
0 ~ 3A |
| OVP |
0.1 ~ 34V |
| OCP |
0.01 ~ 3.2A |
| CH3 輸出 |
| 電壓 |
3.3V或5V可選 |
| 電流 |
3A |
| OVP |
None |
| OCP |
Enable / Disable |
| 負載變動率 |
| 電壓 |
≦3mV |
| 電流 |
≦3mA |
| 電源變動率 |
| 電壓 |
≦3mV |
| 電流 |
≦3mA |
|
漣波&雜訊
|
| 電壓 |
≦1mVrms |
| 電流 |
≦3mArms (負載大於3A時, ≦5mArms) |
|
設定精確度
|
| 電壓 |
≤0.05% + 25mV (電壓大於36V時 , +50mV ) |
| 電流 |
≦0.2% + 10mA |
| OVP |
≦0.2% + 0.6V |
| OCP |
≦0.2% + 20mA |
|
設定解析度
|
| 電壓 |
10mV (電壓大於36V時 , 20mV ) |
| 電流 |
1mA(大於3A時, 2mA) |
| OVP |
10mV |
| OCP |
1mA |
|
讀取精確度
|
| 電壓 |
≦0.05% + 25mV (電壓大於36V時 , +50mV ) |
| 電流 |
≦0.2% + 10mA |
| 讀取解析度 |
| 電壓 |
10mV |
| 電流 |
1mA (大於3A時 , 2mA ) |
| 暫態反應速度 |
≦100us (50％ to 100％ 負載變動) |
| OVP/OCP精確度 |
| 電壓 |
≦2% + 0.6V |
| 電流 |
≦2% + 20mA |
| 穩定度(8hrs) |
| 電壓 |
≦100ppm + 3mV |
| 電流 |
≦150ppm + 3mA |
|
溫度漂移(per ℃)
|
| 電壓 |
≦100ppm + 10mV (電壓大於36V時 , +20mV ) |
| 電流 |
≦150ppm + 3mA |
|
電壓反應時間
|
| 上升 |
10% ~ 90% ≦100ms |
| 下降 |
90% ~ 10% ≦100ms with ≧10% rating load |
|
追蹤/串連操作
|
| 追蹤誤差 |
≦0.1% + 50mV |
| 負載變動率 |
≦50mV |
|
並連操作
|
| 設定精確度 |
電壓 ≤0.05% + 25mV (電壓大於36V時 , +50mV ) , 電流≤0.2% + 20mA |
| 負載變動率 |
電壓 ≤3mV , 電流≤6mA (負載大於3A時, ≦12mA) |
| 電源變動率 |
電壓 ≤3mV , 電流≤6mA |
| 記憶體 |
| 儲存/呼叫 |
0 ~ 99
|
| 計時器 |
| 設定時間 |
0.1 ~ 9999.99sec |
| 解析度 |
0.01sec |
| 功能 |
自動執行模式 |
| 輸出延遲啟動 |
| 設定時間 |
0 ~ 10.00sec
|
| 介面 |
| 標準 |
RS-232C, USB |
| 選配 |
GPIB |
| 電源輸入 |
AC 100/120/220V ±10%, 230V(+10%, -6%), 50/60Hz |
| 操作環境 |
達到規格:溫度:10℃~35℃, 最大範圍:溫度:0℃~40℃, 濕度:<85%RH |
| 保存溫度與溼度 |
溫度: -10℃~70℃, 濕度:<85%RH |
| 尺寸 |
213(W) x 132(H) x 380(D) |
| 重量 |
約10公斤 |
| 配件 |
操作手冊 x1, 電源線 x1, 測試線 x3 |
| 保固期 |
1年 |
|
