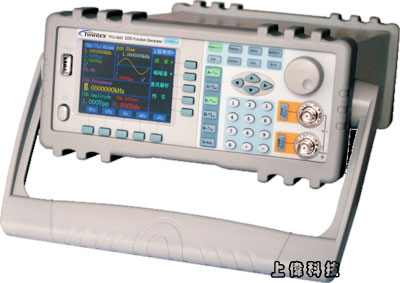

TFG-3540 DDS雙輸出函數數位信號產生器 40uHz~40MHz
功能特點
最大頻率輸出40MHz
3.5英寸TFT LCD顯示
採用先進DDS技術
最小輸出1mV (50Ω) 穩定波形
0.1%脈衝占空比解析度
32種標準或內部存儲的固定波形
40組面板設定存儲及呼叫
數位按鍵和旋鈕輸入
過壓、過流、輸出短路、反灌電壓保護
採用SMT生產技術，可靠性高
100MHz/150MHz頻率計數器（選配）
RS232介面（選配），功率放大器（選配） ，功率放大器（選配）
Features
l Max. output frequency 40MHz
l 3.5-inch TFT LCD display
l Direct Digital Synthesis technology (DDS)
l Min.1mV (50Ω) waveform output with good stability
l 0.1% pulse duty cycle resolution
l 32 standard or built-in waveforms
l 40 sets panel setting save & recall
l Over voltage protection, over current protection, short circuit protection, reverse voltage protection
l Numeric keyboard and rotary dial for data input
l SMT technology production, high reliability
l 100MHz/150MHz frequency counter (optional)
l RS232 interface (optional), USB interface (optional), power amplifer (optional)
規格
| ■波形特性（輸出A）
■ 波形種類：32種波形包括正弦波，方波，脈衝波 ，DC
■ 波形長度：4~16000 points
■ 波形幅度解析度：10 bits
■ 取樣速率：180MSa/s
■ 正弦波諧波抑制度：≥50dBc (<1MHz, ), ≥40dBc (1MHz~20MHz), ≥30dBc (20MHz~40MHz)
■ 正弦波總失真度：≤0.5% (20Hz~200kHz)
■ 脈衝波，方波：升/降沿時間: ≤20ns, 過沖: ≤5%
■ 方波責任週期：50%
|
Waveform (Output A)
Waveform types: Sine, Square, Pulse, DC
Waveform length: 4~16000 points
Amplitude resolution: 10 bits
Sampling rate: 180MSa/s
Harmonic distortion: ≥50dBc (<1MHz, ), ≥40dBc (1MHz~20MHz), ≥30dBc (20MHz~40MHz)
Sine total distortion: ≤0.5% (20Hz~200kHz)
Pulse, Square: Rise/fall edge time: ≤20ns, Overshoot: ≤5%
Square wave duty cycle: 50%
|
| ■ 頻率特性（輸出A）
■ 正弦波範圍：40mHz~Max.frequency，解析度：40mHz
■ 其他波型：40µHz~1KHz ，解析度：40µHz
■ 方波範圍：40uHz~20MHz
|
Frequency (Output A)
Frequency range: 40mHz~Max.frequency, resolution 40mHz
40uHz~1KHz, resolution 40uHz
Square wave range: 40uHz~20MHz |
| ■ 振幅特性（輸出A）
■ 振幅範圍：
■ 解析度：20mVpp (幅度>2V), 2mVpp (幅度<2V)
■ 精確度：± (1% +2 mVrms) (高阻，有效值，頻率1kHz)
■ 穩定度：±0.5% / 3 hours
■ 平坦度：±5% (頻率小於10MHz), ±10% (頻率 於10MHz~10MHz), ±20%(頻率 於10MHz~10MHz)
■ 輸出阻抗：50Ω
2mVpp~20Vpp, 40µHz~10MHz (高阻)
2mVpp~10Vpp, 10MHz~40MHz (高阻)
2mVpp~4Vpp, 40MHz~60MHz (高阻)
|
Amplitude (Output A)
Amplitude range: 2mVpp~20Vpp, 40uHz~10MHz (high impedance)
2mVpp~10Vpp, 10MHz~40MHz (high impedance)
2mVpp~4Vpp, 40MHz~60MHz (high impedance)
Resolution: 20mVpp (amplitude>2V), 2mVpp (amplitude<2V)
Accuracy: ± (1% +2 mVrms) (high impedance, RMS, frequency 1kHz)
Stability: ±0.5% / 3 hours
Flatness: ±5% (frequency below 1MHz), ±10% (frequency of 1MHz~10MHz); ±20% (frequency of 10MHz~60MHz)
Output impedance: 50Ω
|
| ■ 偏移特性（輸出A）
■ 偏移範圍：±10V (高阻)
■ 解析度：20mV
■ 精確度：±(1% + 20mV)
|
Offset (Output A)
Offset range: ±10V (high impedance)
Resolution: 20mV
Accuracy: ±(1% + 20mV)
|
| ■ 掃描特性（輸出A）
■ 頻率或幅度線性掃描
■ 掃描範圍：起始點和終止點任意設定
■ 掃描步進：大於解析度的任意值
■ 掃描速率：10ms~60s/步進
■ 掃描方式 ：正向掃描，反向掃描，往返掃描，單次掃描
|
Sweep (Output A)
Linear sweep or frequency sweep
Sweep range: Free to set starting point and end point
Sweep step: Higher than any figure of the resolution
Sweep rate: 10ms~60ms/step
Sweep mode: Linear, Log Up or Log Down, Single |
| ■ 調頻特性（輸出A）
■ 調變信號：內部或外部信號
■ 調頻偏移：0%~20%
|
Frequency Modulation (FM) (Output A)
Modulating signal: Internal or External waveforms
Modeulation deviation: 0%~20% |
| ■ 調幅特性（輸出A）
■ 調變信號：內部或外部信號
■ 調頻偏移：0%~120%
|
Amplitude Modulation (AM) (Output A)
Modulating signal: Internal or External waveforms
Modulation depth: 0%~120% |
| ■ 鍵控特性（輸出A）
■ FSK：載波頻率和跳變頻率任意設定
■ ASK：載波頻率和跳變幅度任意設定
■ PSK：跳變相位: 0~360°, 解析度: 10.25°
■ 交替速率：10ms~60s
|
FSK, ASK, PSK (Output A)
FSK: Free to set carrier waveform frequency and hopping frequency
ASK: Free to set carrier waveform amplitude and hopping amplitude
PSK: Hopping phase: 0~360°, resolution: 11.25°
Alternative rate: 10ms~60s
|
| ■ 輸出B
■ 波形：波形種類：正弦波，方波，三角波，階梯波等32種波形
波形長度：1024點
波形幅度解析度：8 bits
取樣速率：12.5MSa/s
■ 頻率：正弦波：10mHz~1MHz; 其他波形: 10mHz~100kHz
解析度：10mHz
■ 振幅：幅度範圍: 50mVpp~20Vpp (高阻)
解析度: 20mVpp
輸出阻抗: 50Ω
|
Output B
Waveform: Waveforms: 32 types waveforms, including Sine, Square, Triangle, Ramp, Index
Length: 1024 points
Amplitude resolution: 8 bits
Sampling rate : 12.5Msa/s
Frequency: Sine wave: 10mHz~1MHz; Other waveforms: 10mHz~50kHz
Resolution : 10mHz
Amplitude: 50mVpp~20Vpp (high impedance)
Amplitude resolution : 20mVpp
Output impedance : 50Ω
|
| ■ 諧波特性
■ B路頻率為A路的諧波
■ 諧波次數：0.1~250.0次
■ 諧波頻率：<1MHz
■ 相位調節：粗調: 11.25°/ 步, 細調: 2°/ 步
|
Harmonics
Output B is used as the harmonic signal of Output A
Harmonic number: 0.1~250.0 times
Harmonic frequency: <1MHz
Phase adjustment: Coarse: 11.25°/ step, fine: 2°/ step |
| ■ 觸發特性
■ ：B路作為觸發輸出信號
■ B路輸出頻率：40uHz~1MHz
■ 觸發頻率：30mHz~50kHz
■ 觸發計數：1~65000個週期
■ 觸發方式：連續觸發，單次觸發
|
BURST
Output B signal is sued as a BURST output signal.
Output B frequency range: 40uHz~1MHz
BURST frequency: 30mHz~50kHz
BURST count: 1~65000 cycles
BURST mode: Continuous, single |
| ■ TTL輸出特性
■ 波形：方波
■ 上升/下降時間 ：≤20ns
■ 頻率特性：同輸出A
■ 振幅特性：<span sty |
| |
|
